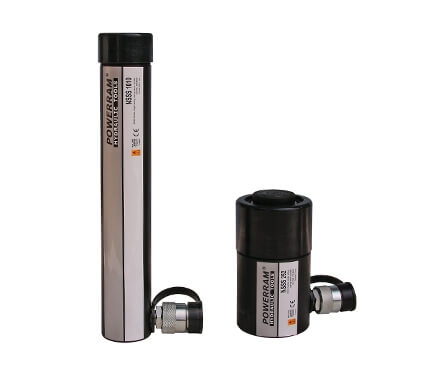

單作用標準型油缸
- 柱塞採鍍硬鉻處理，耐磨抗腐蝕。
- 油缸本體內部，採特殊拋光處理，更能延長使用壽命。
- 油缸本體表面，採氮化處理，防鏽蝕效果極佳，無表面剝落的問題。
| 型號 | 承載能力 (ton) | 揚程 (mm) | 油量 (cm3) | A | B | D Ø (mm) | E Ø (mm) | F Ø (mm) | H (mm) | J (mm) | K (mm) | O Ø UN | P (mm) | U (mm) | V Ø UNC | Z (mm) | W Ø UN | X (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 高度 (mm) | |||||||||||||||||||
| 回縮 | 揚伸 | ||||||||||||||||||
| NSSS51 | 4.5 | 26 | 17 | 110 | 136 | 38 | 28.6 | 25.4 | 19 | 25 | 6 | 3/4"-16 | 14 | 25 | 1/4"-20 | 14 | 11/2"-16 | 28 | 1.0 |
| NSSS53 | 5 | 76 | 54 | 165 | 241 | 30 | 14 | 1.5 | |||||||||||
| NSSS55 | 127 | 90 | 216 | 343 | 30 | 14 | 1.9 | ||||||||||||
| NSSS57 | 183 | 129 | 273 | 456 | 30 | 16 | 2.4 | ||||||||||||
| NSSS59 | 232 | 164 | 324 | 556 | 30 | 16 | 2.8 | ||||||||||||
| NSSS101 | 10 | 25.4 | 36.5 | 90 | 115.4 | 57 | 42.8 | 38 | 19 | — | — | #10-24UN | 6.5 | 39 | 5/16"-18 | 13 | 21/4"-14 | 30 | 1.8 |
| NSSS102 | 51 | 73 | 121 | 172 | 42.8 | 40 | 6 | 1"-8 | 19 | 2.3 | |||||||||

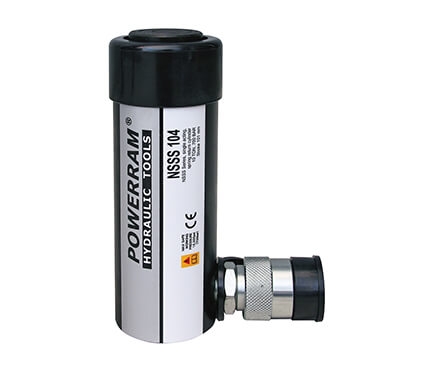

| NSSS104 | 101 | 145 | 171 | 272 | 42.8 | 40 | 6 | 1"-8 | 19 | 3.3 | |||||||||
| NSSS106 | 152.5 | 242 | 247 | 399.5 | 45 | 40 | 6 | 1"-8 | 19 | 4.4 | |||||||||
| NSSS108 | 203.5 | 323 | 298 | 501.5 | 45 | 40 | 6 | 1"-8 | 19 | 5.4 | |||||||||

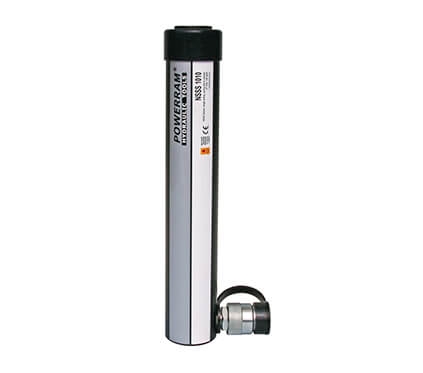

| NSSS1010 | 255.5 | 406 | 350 | 605.5 | 45 | 40 | 6 | 1"-8 | 19 | 6.4 | |||||||||
| NSSS1012 | 305.5 | 486 | 400 | 705.5 | 45 | 40 | 6 | 1"-8 | 19 | 6.8 | |||||||||
| NSSS1014 | 356.5 | 567 | 451 | 807.5 | 45 | 40 | 6 | 1"-8 | 19 | 8.2 | |||||||||
| NSSS151 | 15 | 26.5 | 63 | 124 | 150.5 | 73 | 55 | 40 | 19 | 38 | 9.6 | 1"-8 | 25.4 | 47.7 | 3/8"-16 | 13 | 23/4"-16 | 30 | 3.3 |
| NSSS152 | 52.5 | 125 | 149.6 | 202.1 | 19 | 4.1 | |||||||||||||
| NSSS154 | 102.5 | 243 | 200 | 302.5 | 19 | 5.0 | |||||||||||||
| NSSS156 | 153 | 363 | 271.6 | 424.6 | 25 | 6.8 | |||||||||||||
| NSSS158 | 203.5 | 483 | 322 | 525.5 | 25 | 8.2 | |||||||||||||
| NSSS1510 | 254.5 | 604 | 373 | 627.5 | 25 | 9.5 | |||||||||||||
| NSSS1512 | 305 | 724 | 424 | 729 | 25 | 10.9 | |||||||||||||
| NSSS1514 | 355.7 | 845 | 474.6 | 830.3 | 25 | 11.8 | |||||||||||||
| NSSS1516 | 406 | 824 | 523 | 829 | 25 | 12.8 | |||||||||||||
| NSSS251 | 25 | 25.5 | 98 | 139.5 | 165 | 88 | 70 | 55 | 25 | 50 | 10.5 | 11/2"-16 | 25.4 | 58 | 1/2"-13 | 19 | 35/16"-12 | 50 | 5.9 |

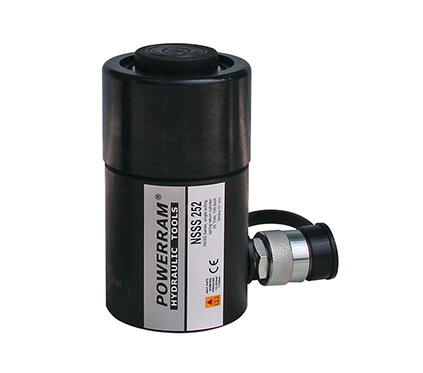

| NSSS252 | 51 | 196 | 165 | 216 | 6.4 | ||||||||||||||
| NSSS254 | 102 | 392 | 216 | 318 | 8.2 | ||||||||||||||

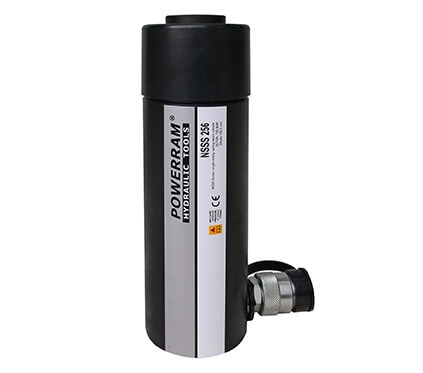

| NSSS256 | 158.5 | 610 | 273 | 431.5 | 10.0 | ||||||||||||||
| NSSS258 | 209.5 | 806 | 324 | 533.5 | 12.2 | ||||||||||||||
| NSSS2510 | 260.5 | 1002 | 375 | 635.5 | 14.1 | ||||||||||||||
| NSSS2512 | 311 | 1196 | 425.5 | 736.5 | 16.3 | ||||||||||||||
| NSSS2514 | 361.5 | 1390.5 | 476 | 837.5 | 17.7 | ||||||||||||||
| NSSS308 | 30 | 209.5 | 925 | 387.5 | 597 | 103 | 75 | 60 | 57 | 50 | 10.5 | 11/2"-16 | 25.4 | — | — | — | 4"-12 | 50 | 18.1 |
| NSSS502 | 50 | 51 | 361 | 177 | 228 | 127 | 95 | 80 | 33 | 70 | 3 | — | — | 95 | 1/2"-13 | 19 | 5"-12 | 55 | 15.0 |
| NSSS504 | 101.5 | 719 | 229 | 330.5 | 19.1 | ||||||||||||||
| NSSS506 | 157.5 | 1116 | 283 | 440.5 | 23.1 | ||||||||||||||
| NSSS508 | 203 | 1446 | 349 | 552 | 27.1 | ||||||||||||||
| NSSS5010 | 260 | 1853 | 385 | 645 | 30.4 | ||||||||||||||
| NSSS5013 | 335.5 | 2377 | 461 | 796.5 | 37.6 | ||||||||||||||
| NSSS756 | 75 | 155 | 1752 | 285 | 440 | 152 | 120 | 95 | 30 | 70 | 3 | — | — | — | — | — | 53/4"-12 | 45 | 29.5 |
| NSSS7513 | 333.5 | 3770 | 491 | 824.5 | 59.0 | ||||||||||||||
| NSSS1002 | 100 | 50 | 715 | 238 | 288 | 177 | 135 | 105 | 40 | 70 | 3 | — | — | 139 | 3/4"-10 | 25 | 67/8"-12 | 45 | 43.0 |
| NSSS1004 | 100 | 1430 | 288 | 388 | 50.0 | ||||||||||||||
| NSSS1006 | 170 | 2432 | 358 | 528 | 59.0 | ||||||||||||||
| NSSS10010 | 260 | 3720 | 448 | 708 | 72.6 | ||||||||||||||
