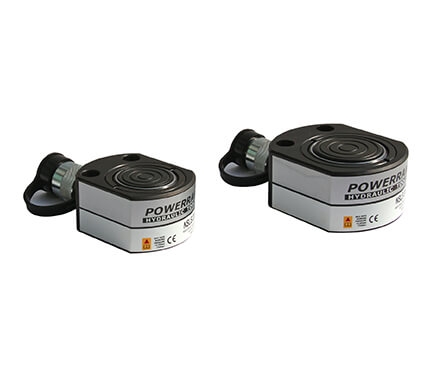

單作用扁平型油缸
- 柱塞採鍍硬鉻處理，耐磨抗腐蝕。
- 油缸本體內部，採特殊拋光處理，更能延長使用壽命。
- 油缸本體表面，採氮化處理，防鏽蝕效果極佳，無表面剝落的問題。
- 本體較低，適用於高度有限的工作環境。
| 型號 | 承載能力 (ton) | 揚程 (mm) | 油量 (cm3) | A | B | C (mm) | D (mm) | E Ø (mm) | F Ø (mm) | H (mm) | K (mm) | V Ø (mm) | G Ø (mm) | L (mm) | M (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 高度 (mm) | ||||||||||||||||
| 回縮 | 揚伸 | |||||||||||||||
| NSLS50 | 5 | 6 | 4.5 | 33 | 39 | 28.5 | 58.5×44 | 31 | 25.4 | 16 | 1 | 5.3 | 9.5 | 22 | 22 | 0.7 |
| NSLS100 | 10 | 12 | 18.0 | 42 | 54 | 36.5 | 82.5×60 | 44 | 38 | 19 | 1 | 7.5 | 11 | 30 | 34 | 1.6 |

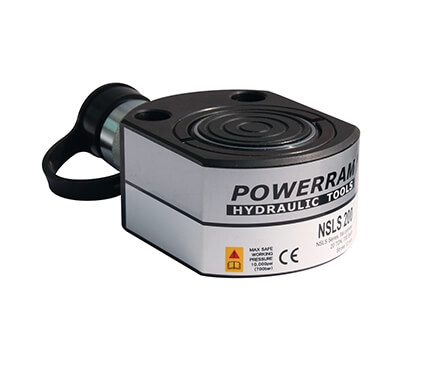

| NSLS200 | 20 | 12 | 34.0 | 51 | 63 | 49.3 | 100×78 | 60 | 50.8 | 19 | 1 | 10 | 15 | 39 | 39 | 2.6 |

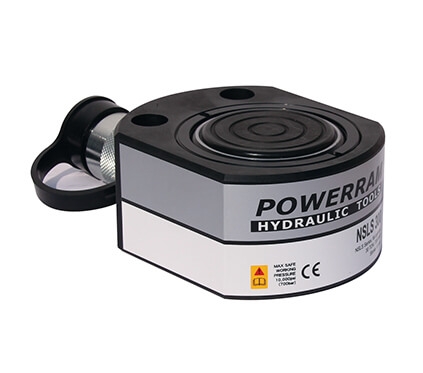

| NSLS300 | 30 | 13 | 54.0 | 58 | 71 | 52.3 | 117.5×95 | 73 | 63.5 | 19 | 2 | 10 | 16 | 47.5 | 47.5 | 4.5 |
| NSLS500 | 50 | 16 | 113.0 | 66 | 82 | 66.5 | 145×115 | 95 | 70 | 19 | 2 | 11 | 19 | 57.5 | 58 | 6.8 |
| NSLS750 | 75 | 16 | 180.0 | 79 | 95 | 76.2 | 170×145 | 120 | 82.5 | 19 | 2 | 13.5 | 20.5 | 72.5 | 70 | 11.3 |

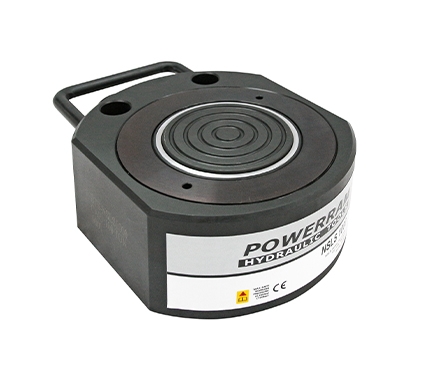

| NSLS1000 | 100 | 16 | 229.0 | 85 | 101 | 76.2 | 185×160 | 135 | 92 | 19 | 2 | 13.5 | 20.5 | 80 | 78 | 14.5 |
| NSLS1500 | 150 | 17 | 363.0 | 100 | 117 | 117 | 225×195 | 165 | 115 | 23 | 2 | 13.5 | 20.5 | 97.5 | 85 | 26.3 |
