產品介紹
鋼製油缸

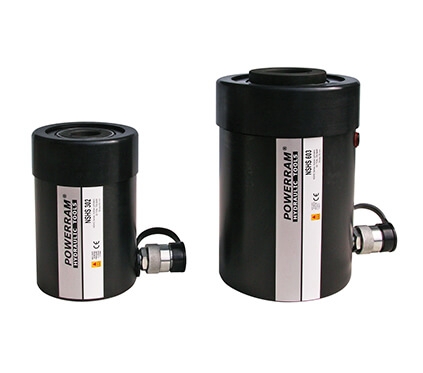

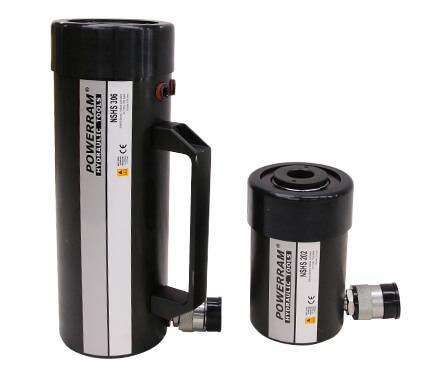

產品名稱 : 單作用中空型油缸
產品型號 : NSHS
型號 : NSHS & NRHS系列
中空型 / 彈簧回復 / 單作用
承載能力 : 10- 100 噸
揚程 : 8 - 160 mm
最大工作壓力 : 700bar / 10,000psi
詢價
  • 柱塞採鍍硬鉻處理，耐磨抗腐蝕。
  • 油缸本體內部，採特殊拋光處理，更能延長使用壽命。
  • 油缸本體表面，採氮化處理，防鏽蝕效果極佳，無表面剝落問題。
NRHS系列
  • 高強度彈簧可加快心軸回復
  • 加大活塞提供更強的抓力
型號承載能力
(ton)		揚程
(mm)		有效面積
(cm2)		油量
(cm3)		ABD
Ø (mm)		E
Ø (mm)		F
Ø (mm)		H
(mm)		J
(mm)		K
(mm)		O
Ø UN		P
(mm)		U
(mm)		V
Ø UN		Z
(mm)		W
Ø UN		X
(mm)		Y重量
(kg)
高度 (mm)中心孔徑
Ø (mm)
回縮揚伸
NSHS120 12 8 18.5 14.8 60 68 73 54 35 12.5 — — 3/4"-16 16 50.8 5/16"-18 9 2 3/4"-16 33 19.5 1.8
NSHS121 42 18.9 79 120 162 55 19 — — 12.7 3.1
NSHS1211 42 18.9 79 120 162 55 19 3/4"-16 16 12.7 3.1
NSHS123 76 18.9 143.2 184 260 55 19 — — 12.7 4.5
NSHS202 20 51 34 173 162 213 98.5 75 55 19 54 7 19/16"-16 25 82.6 3/8"-16 9.4 3 7/8"-12 38 27 7.5
NSHS206 155 34 527 306 461 13.5

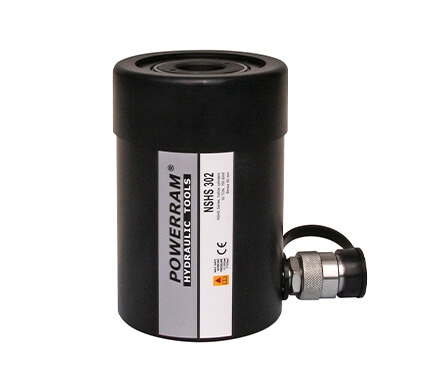

NSHS302 30 65 47.8 310 178.5 243.5 117 90 65 21.5 59.9 0.5 1 7/8"-16 25 92 3/8"-16 14 4 1/2"-12 42 34 11.4
NSHS306 160 47.8 763 330 490 20.4

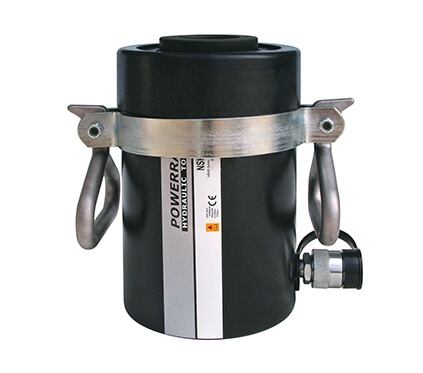

NSHS603 60 76 89.6 680 247.5 323.5 158.6 125 90 32 89 12.5 2 3/4"-16 25 130 1/2"-13 14 6 1/4"-12 50 54 26.8
NSHS606 152 89.6 1360 323.5 475.5 34.0
NSHS1003 100 76 143 1085 254 330 213 165 125 38 125 12 4"-16 30 178 5/8"-11 19 8 3/8"-12 60 79 50.1
NRHS102 10 63.5 14.9 42.6 135.5 199 76.2 60 52.4 25.4 52 0.5 1 3/4"-12 15 60.3 1/4"-20UNC 10 ─ ─ 19.5 4.0
NRHS108 10 203 14.9 302.3 287.5 490.5 8.5
NRHS302 30 63.5 42.7 271 158.5 222 121 95 79.9 30 79.5 1.5 2 3/4"-12 20 95.3 7/16"-20UNF 14 4 3/4"-12UN 38 33.3 11.4
NRHS306 30 152.5 42.7 651 247.5 400 11.4
